PDF import with registration marks

[Open Grafica]

Good morning, I've been banging my head for several hours against this problem, I created a file for a Christmas card in Publisher 2, 200x90mm format with 3mm of bleed, now I export the PDF including the bleed, and automatically at the end of the export the PDF is opened in Acrobat and appears with registration marks, color bars, all ok

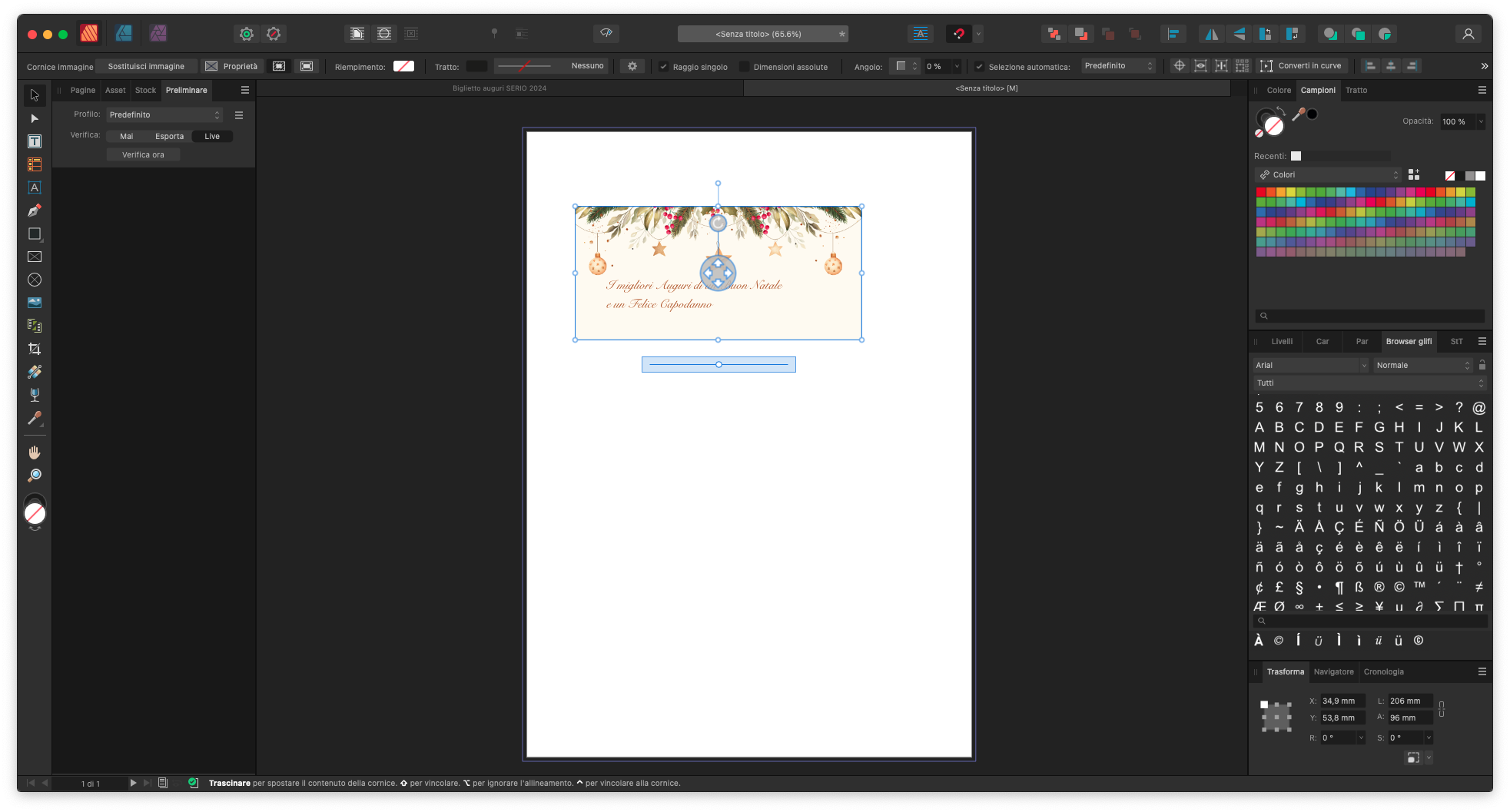

the problem occurs when I insert the PDF file using the image rectangle tool, I create a 206x96mm rectangle considering the 3mm of perimeter bleed, now the PDF file is imported correctly but without the registration marks, which I need to have, I can't understand why the registration marks are present in the PDF but if I import the file I only see the live graphics without the reference indicators

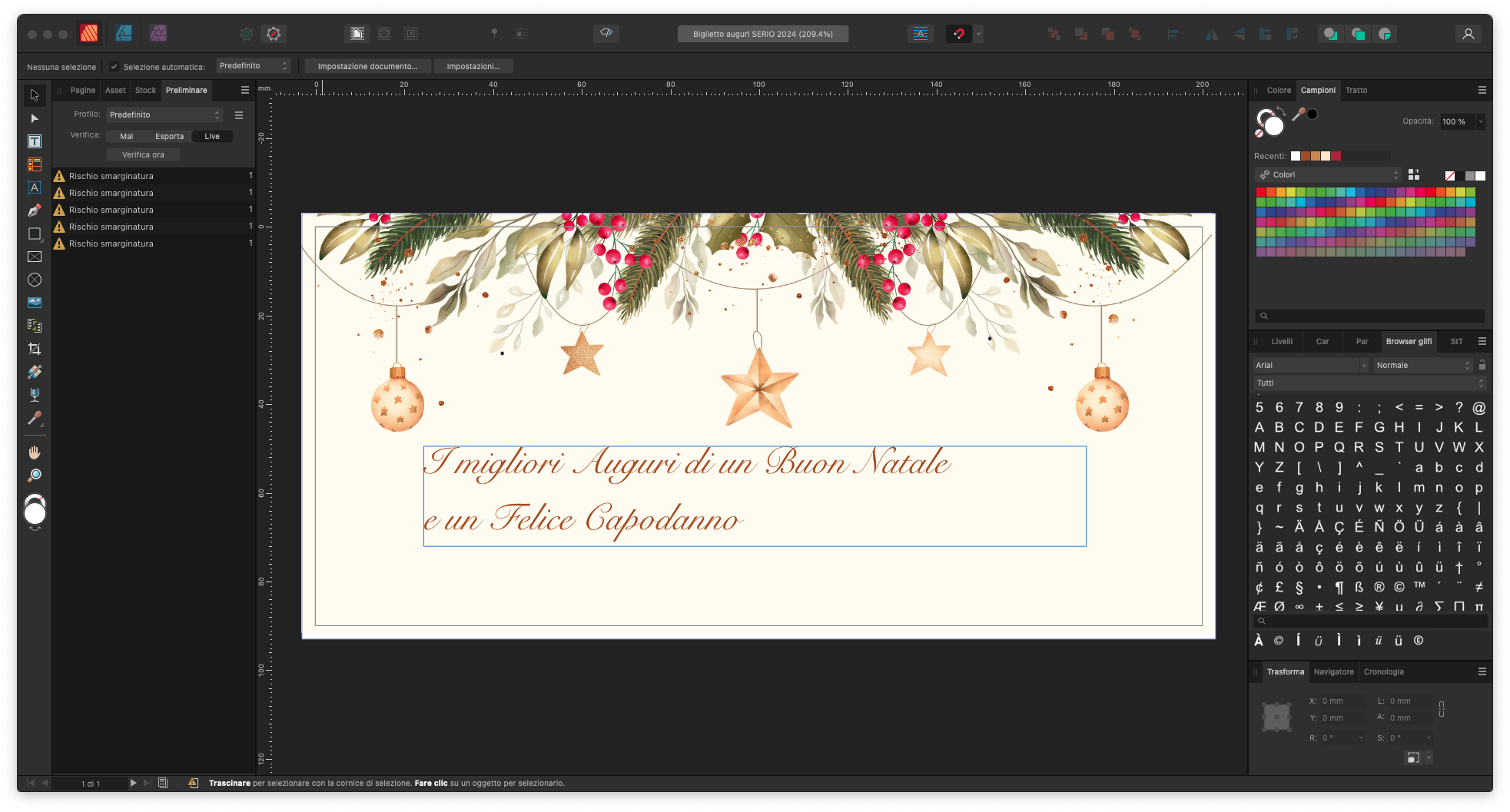

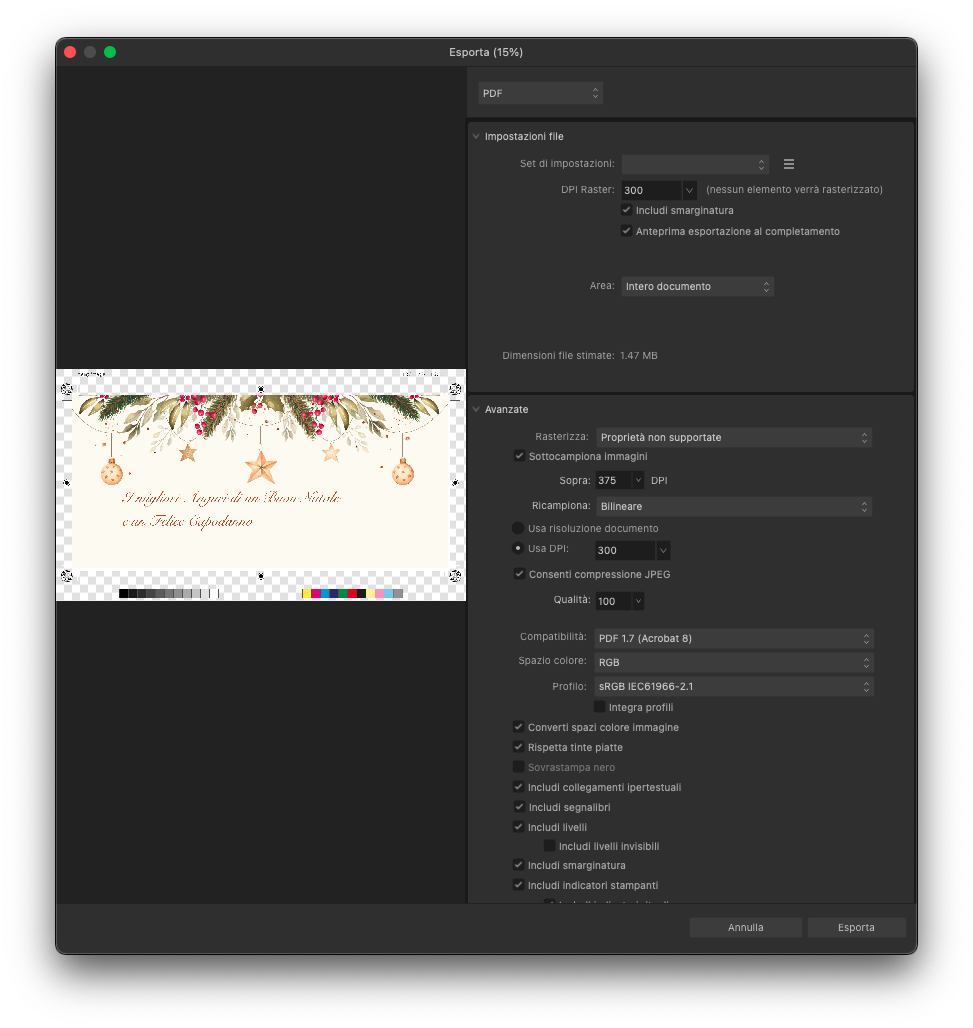

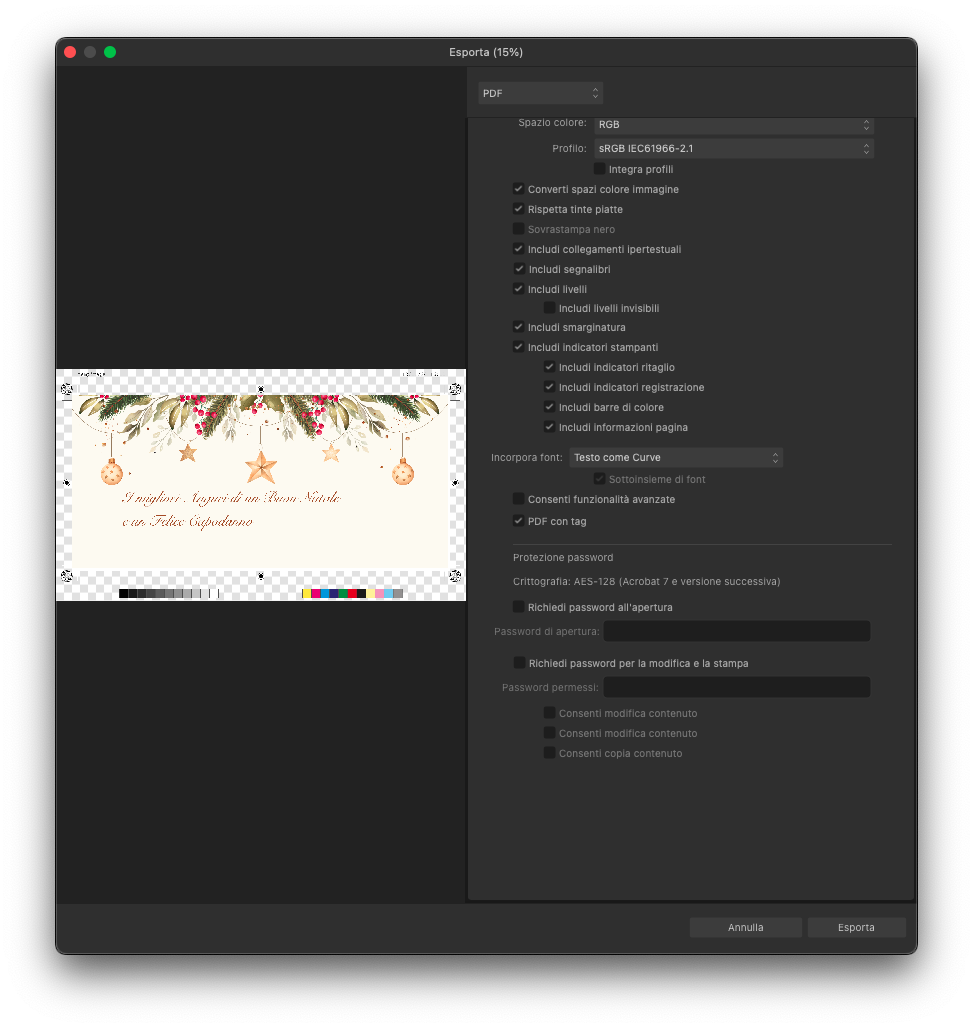

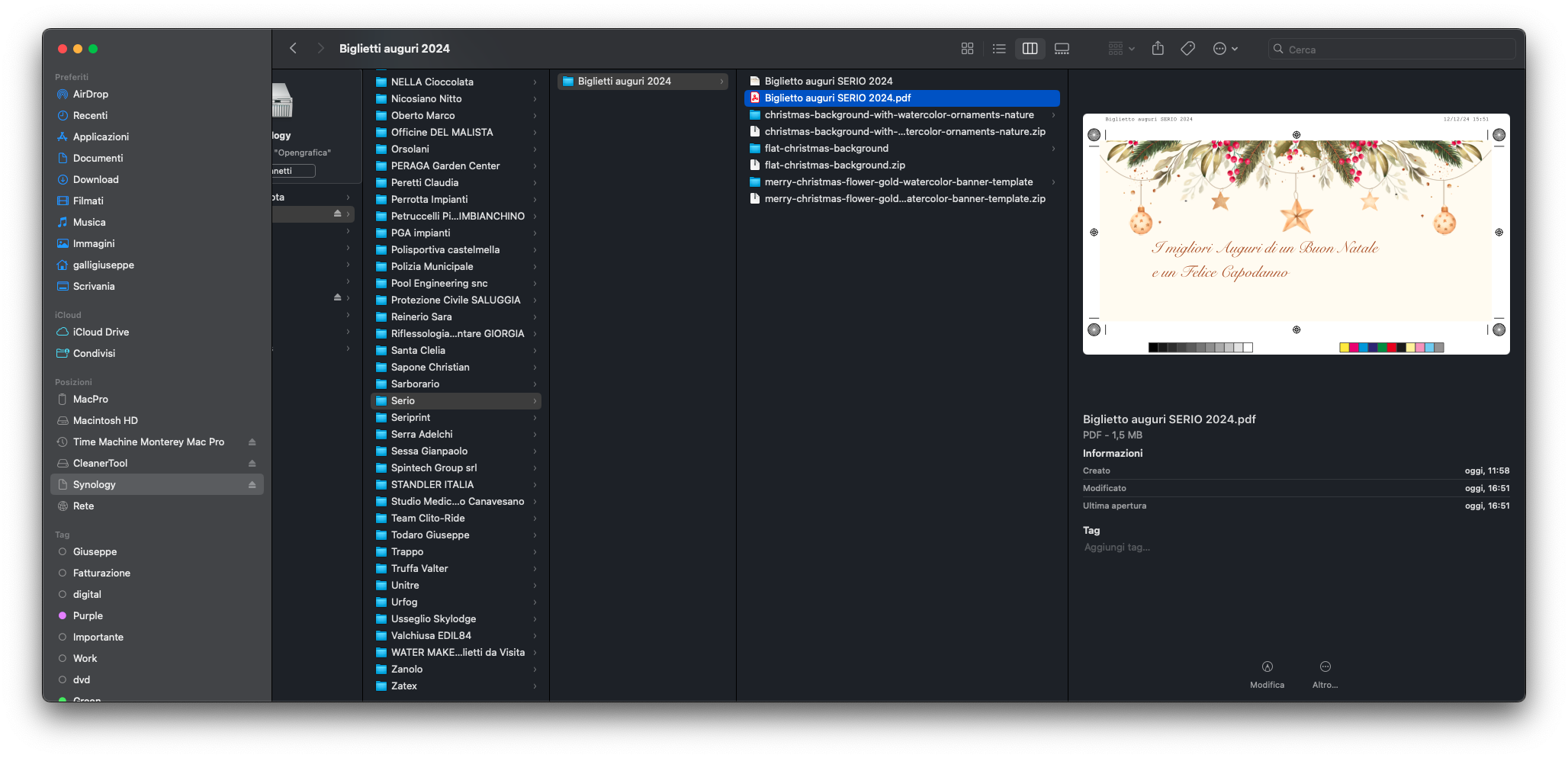

can someone help me solve this problem? I'm sure it's a silly thing but I've been banging my head against it for several hours and I need to solve it as soon as possible, I'm attaching images of the document settings where you can see the format, the file exported to PDF with crosses, and the file where the PDF is imported without registers, thanks.

[Pšenda]

51 minutes ago, Open Grafica said:

I can't understand why the registration marks are present in the PDF but if I import the file I only see the live graphics without the reference indicators

Because this marks is out of document?

[Hangman]

Hi @Open Grafica and welcome to the forums,

There shouldn't be any need to place the PDF inside a Picture Frame but if you do wish to do so ensure the Picture Frame is 221.6 mm x 111.5 mm if only including crop marks or 223.7 mm x 126.2 mm if including all printer's marks.

Then set the Picture Frame Properties to None so the PDF isn't scaled when you add it to the Picture Frame...

In both cases, select the PDF (not the Picture Frame) and change the Page Box from the default TrimBox to CropBox in the context toolbar...

[Open Grafica]

Scusate ma mi viene più comodo scrivere in italiano, ho controllato ed impostato la proprietà della cornice immagine su nessuno, ma in qualsiasi caso sia che uso lo strumento rettangolo immagine sia che inserisca direttamente l'immagine usando lo strumento posiziona, l'immagine viene inserita solo con gli abbondaggi ma senza crocini di registro e barre colori, se per cortesia potete provare anche voi a fare una prova di qualsiasi formato.

[Hangman]

Hai selezionato il PDF (non la cornice dell'immagine, se utilizzata) nel pannello Livelli e poi hai selezionato CropBox dal menu a discesa Casella pagina nella barra degli strumenti contestuale, come mostrato nella registrazione dello schermo?

[Open Grafica]

Ok ora ho capito, devo usare lo strumento "posiziona" per inserire il PDF direttamente e non usare prima lo strumento "rettangolo cornice immagine" e poi inserire il PDF, grazie.

...non è facile dimenticare 30 anni di Adobe, ma ci sto lavorando, grazie ancora della dritta.





[Hangman]

Nessun problema, fateci sapere se avete altre domande, nei forum ci sono molte persone che sapranno aiutarvi...
