Konturen werden als Flächen exportiert

[Gerhard 1967]

Ich versuche seit Tagen ein Projekt für einen Konturschnitt aufzubereiten, doch meine Druckerei kann mit den Daten nicht arbeiten, weil meine Konturen von deren App nicht als Linien, sondern als Flächen erkannt werden. Woran kann das liegen?

Die Druckerei benötigt für die Produktion Linien mit folgenden Eigenschaften:

Schmuckfarbe "KissCutting", Konturstärke 0,25pt, Farbe CMYK 0, 100,0,0

Ich exportiere die Druckvorlagen als PDF/X-4.

Im Anhang befinden sich die von mir erstellte Datei und die exportierte Datei.

Danke für die Hilfe im Voraus!

U049 Konturschnitt Ford Transit - 241111.afdesign U049 Konturschnitt TEST2- 241111.pdf

[GarryP]

It would have been better if you had asked this in the appropriate “Questions” section of the forums rather than in the “Resources” section of the forums as the “Resources” section is for people sharing resources for others to use rather than asking questions.

No harm has been done, but posting questions in the “Questions” section is often likely to get you an answer more quickly.

A moderator might move this thread for you so there’s no need to duplicate this elsewhere.

[Pšenda]

1 hour ago, Gerhard 1967 said:

doch meine Druckerei kann mit den Daten nicht arbeiten, weil meine Konturen von deren App nicht als Linien, sondern als Flächen erkannt werden.

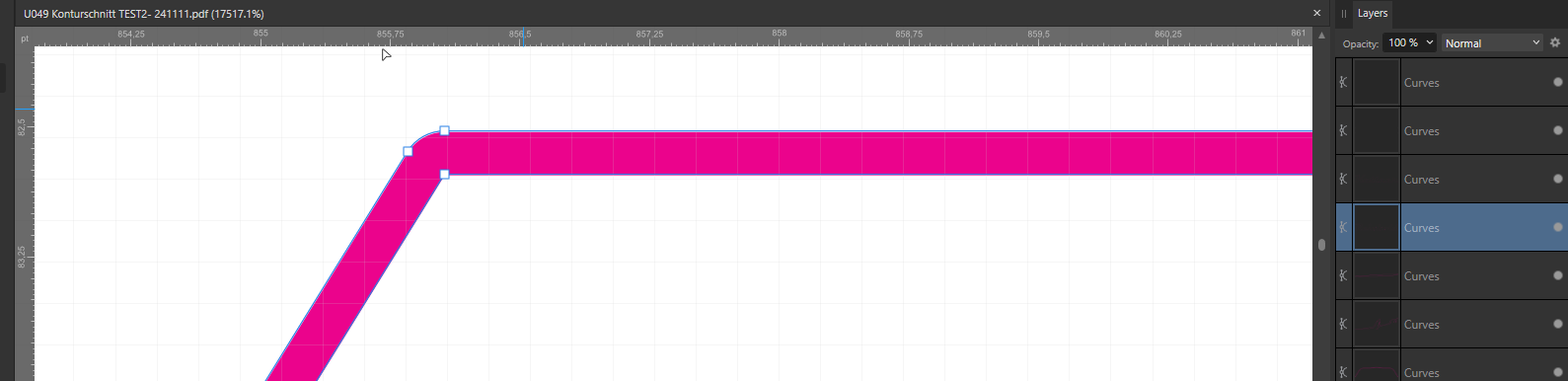

Po načtení přiloženého souboru PDF zpět do ADesigneru je vidět, že vaše "čáry" nejsou jednotlivé čáry, ale opravdu vyplněné obrysy:



Ve vašem případě je to způsobeno tím, že pro umístění čáry používáte volbu Outside:

Pokud se umístění čar změní na Center (musel by jste pak ale upravit pozice čar, aby jimi vytvořený obrys byl stejný),

tak se Export provede správně - tedy jako jednotlivé čáry:



Nevím, jestli jde o vlastnost formátu PDF jako takového (nejsem jeho znalec), tedy že neumí Outside zarovnání čar, a proto to ADesigner musí při exportu nahradit pomocí obrysů, nebo jestli jde o nějaký problém v ADesigneru, ale umístění Center to vyřeší.

Edited November 12, 2024 by Pšenda

[joe_l]

1 hour ago, Gerhard 1967 said:

Woran kann das liegen?

Ändere bitte alle Elemente im Kontur-Panel auf "Ausrichten: Umrisslinie mittig ausrichten". Dann sollte der Export korrekt sein.

Change the stroke alignment for all elements to "Align stroke to centre".

[Gerhard 1967]

Danke an alle!

Ich werde das so versuchen.

Ich melde mich wieder wenn ich weiß, ob das die Lösung war.
